現場で工具が見つからない、戻ってこない、点検記録が残らない。こうしたロスは工程の遅延と品質ブレに直結いたします。本ページでは、工具の管理棚を「鍵・可視化・点検・DX連携」の観点で整理し、棚タイプ別の使い分けと選び方、に基づく製品例、導入から定着までの手順をまとめました。
備品の種類は使う場所や業界によって多種多様なもの。備品に関して解決したい問題も異なります。それらの問題は備品管理システムを導入し、DX化することで解決を図りましょう。ここでは業界別でおすすめの備品管理システムをご紹介。ぜひDX化を進めるための参考にしてください。
工具の管理棚とは、工具や治具、消耗品の所在を明確にし、持出・返却・点検・校正の履歴を残すための設備の総称です。代表的には引出しキャビネット、扉付きキャビネット、シャドーボードやルーバー、移動用のツールワゴン、スマートディスペンス、自動認識対応のロッカー、垂直回転棚（VLM）、静電気対策（ESD）対応保管などがあります。
目的は正しい物を正しい場所に、必要なときに取り出せる状態を保ち、5SやFOD対策、貸出管理、点検・校正記録といった運用要件を確実に満たすことにあります。
工程の段取り時間や歩行距離の多くは「探す」「戻す」動作に起因します。シャドーボードや色区分は可視化で取り違えを減らし、引出しキャビネットは高密度収納で動線短縮に寄与します。スマートディスペンスやスマートロッカーは貸出・返却を認証と監査証跡で結び、誰がいつどの工具を使ったかを明確にします。
垂直回転棚は縦空間を有効利用し、作業者の高さに合せてトレイを自動搬送するため、ピッキング回数が多い部材でも省歩行・省時間化に有効です。結果として検索時間の削減、整備リードタイム短縮、在庫適正化が同時に進みます。
小型から中型の手工具、測定具、切削工具、消耗品の高密度収納に向きます。引出しの耐荷重はおおむね20〜75kg/段のレンジが一般的で、内部仕切りで番手やサイズ順に整頓できます。ロック方式は機械式鍵や集中ロックが中心で、視認性はラベリングと色区分で担保します。運用上は5Sの定位置管理、ISO 6789など校正周期の管理、貸出記録の付与を行うと実務が安定します。
LISTAの引出しキャビネットは引出し1段あたり最大約75kgの耐荷重を選択でき、高さ・間口・奥行きと段数をプラットフォームで構成できます。内部仕切りやフォームによる整頓により工具の取り違えを抑制し、ラベリングで視認性を担保できます。
多段の引出しを備えたキャビネット／チェストは、現場での整備・点検における汎用の管理棚です。代表的な仕様レンジは引出し耐荷重20〜75kg、施錠は鍵や集中ロック、カウンター天板の有無などです。5Sの観点では引出しごとの番地管理と、貸出管理台帳やバーコード貼付による記録付与が有効です。
間口・奥行きと引出し段数、内装仕切りを組み合わせ、多段チェストとして構成できます。測定具や手工具の整頓、点検工具の保管に用いられます。
壁面や作業台背面のパネルに工具の輪郭や番号を示して定位置化する方式です。視認性に優れ、取り違えや置き忘れの抑止に役立ちます。代表的仕様としてはスチールパネルの孔サイズやピッチ、許容荷重が選定基準です。運用は番地・色・輪郭による可視化と、貸出時の名札差替で誰が持出しているかを明確にすると効果が高まります。

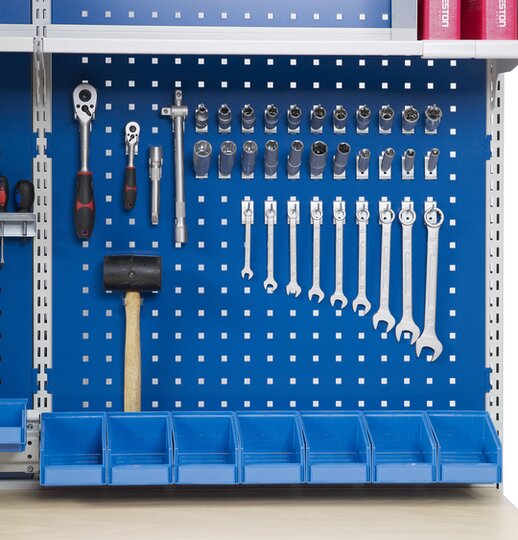

スチール製のペグボードは孔9×9mm、中心間ピッチ38mmのパネルで、1枚あたり約110lbの許容荷重を持つモデルがあります。ワークベンチや壁面に取り付けて、フックやブラケットで工具を整頓できます。視認性が高く、5Sの定着に向きます。
工程間を跨ぐ整備や点検では移動式のツールワゴンが有効です。ワゴンの耐荷重は100〜400kg程度のレンジが一般的で、棚板は皿型・フラット型の切替、キャスター径、ストッパー方式が選定の主眼になります。FIFOで上段を消耗品、下段を工具といったゾーニングにより取り回しを安定させます。

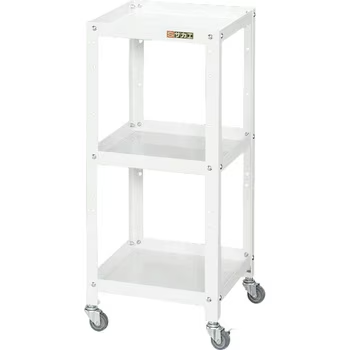

均等耐荷重100kgのライトワゴンは、棚板の皿型・フラット型切替や粉体塗装の仕様が確認できます。中棚の段替えやキャスター仕様の選択で、工程ごとの使い勝手に合わせた運用が可能です。
消耗品や貸出工具の払い出しを電子制御で行い、ユーザー認証や監査証跡を自動で残す管理棚です。代表的にはコンパートメント単位のロック制御やピックトゥライトによる指示、ログの集計、最小・最大在庫のしきい値管理に対応します。校正品やシリアル品の貸出管理にも活用できます。
SmartDrawerはコンパートメント単位のSecureBinにより個別の蓋制御ができ、ピックトゥライトで取り出し位置を示します。仕様として2・4・8・12・16・24・36・48等の蓋構成、6/7/8/10段の標準キャビネット構成が選べます。取り出し・返却の認証と履歴の自動記録により、監査証跡を確保します。
大型工具やケース、バッテリー類などを対象とした電子ロック式のロッカーです。カードや生体認証で扉を解錠し、貸出・返却のログを自動収集します。誤返却の検知や状態表示など運用の見える化に配慮された製品もあり、FOD対策にも有効です。
Level 5 ATCは工具の取り出し・返却を追加のスキャン作業なしで自動認識する方式を採用し、アクセスカードやオプションの生体認証によるアクセス制御に対応します。誤返却時のエラー通知や行灯ライトによる状態表示など、運用の見える化に対応します。
天井方向へ保管容量を拡張し、トレイを自動で入出庫高さまで搬送する管理棚です。重量物や多品種部材の高密度保管に向き、入出庫口の高さ最適化で作業負担を抑えます。代表仕様の目安として、ユニット高さやトレイ耐荷重、リフト速度、入出庫口数などが選定基準となります。

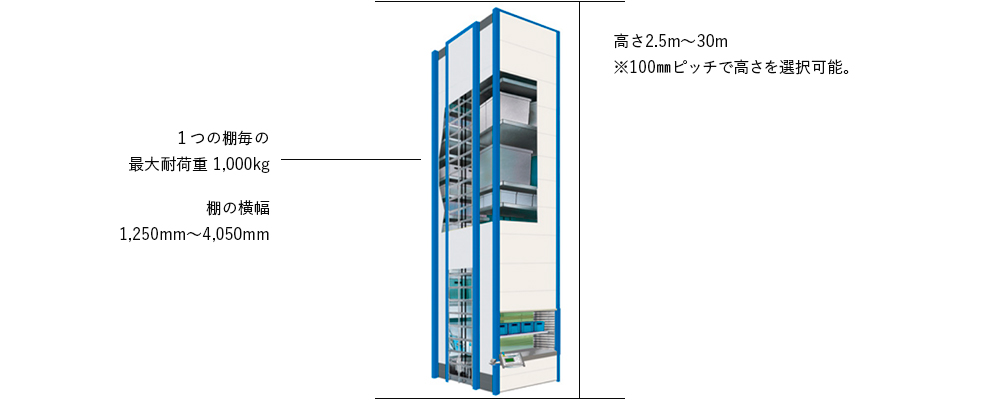

Kardex Shuttle XPは標準ユニット高さ約2.5〜30m、幅約1,580〜4,380mm、奥行約2,312〜3,074mmの構成から選択でき、1棚あたり最大約1,000kgの耐荷重モデルがあります。最大リフト速度は約2.0m/秒の仕様が公表されています。
切削工具のインサートやホルダーの在庫・使用履歴・補充を一元管理するスマートキャビネットです。機械別・ライン別の使用量比較や在庫の適正化、欠品防止のアラームなど、加工現場の運用に寄与します。

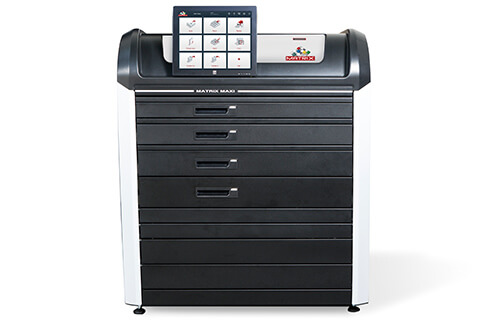

MATRIXは工具の使用履歴をワーク別・機械別・使用者別に可視化し、在庫設定数の見直しや欠品防止のアラーム、遠隔操作、外部棚との連携に対応します。スモールスタートから全社展開まで段階的に導入できます。
耐荷重は「総重量」ではなく「1段あたりの有効荷重」で見積もり、今後の増加分を20〜30%上乗せして余裕を持たせます。引出しの有効内寸は最長辺＋10〜20mm、最短辺＋5〜10mmを目安に、仕切りや発泡フォームの厚みを引いた実効寸法で算定いたします。鍵・監査証跡は、重要工具には機械式鍵だけでなく、ユーザー認証・ログを採れるスマートキャビネットを併用します。可視化は色・番地・輪郭の三層で管理し、移動性は通路幅と段差を考慮しキャスター径とストッパー方式を選定します。
ESD可否は静電気対策が必要な測定機や電子機器の場合にESD対応製品を採用し、点検・校正フローは校正周期の管理と貸出の停止条件をあらかじめSOPに明記します。総保有コストは本体価格に加え、レイアウト変更時の再構成費、ラベル・フォーム類の更新費、DX接続の運用費まで含めて評価します。
資産管理やWMSと連携する場合は、工具ID体系を棚番地と紐付け、バーコード、二次元コード、RFIDのいずれでスキャンするかを決めます。スマートキャビネットのログはユーザーID・日時・対象物・場所の四要素を最低限として、貸出・返却、期限超過、誤返却のアラートを記録します。
最小・最大在庫は消費履歴をもとに設定し、補充のアラームや発注プロセスに連携します。校正や点検の対象となる工具は、期限管理と貸出停止の運用をSOPで定義し、返却時の点検ステータス更新手順も合わせて定めます。
まず現状の棚割と動線を観測し、探し時間・歩行距離・誤返却の実態を把握します。次に5Sの視点でゾーニングを行い、頻度・重量・安全性で配置を決めます。機器選定では候補の棚タイプを実機でテストし、工具セットの入替とラベリング、フォーム加工の再現性を確認します。SOPと貸出規程には認証方法、貸出期限、校正・点検の停止条件、棚番地の付与ルールを明記します。
教育は管理者・現場・保全の三層で役割を分け、トライアル期間中は毎日ログをレビューして不具合を潰します。定着レビューでは、欠品率、探し時間、誤返却件数、校正期限超過件数、歩行距離などの指標を月次で追い、レイアウトや閾値をチューニングします。
工具の管理棚は、種類ごとの強みを理解し、鍵・可視化・点検・DX連携を一つの運用にまとめることで効果が現れます。小規模な引出しキャビネットの整頓から、スマートディスペンスやロッカー、VLMの導入、使用履歴の分析と補充のアラーム活用まで段階的に進めると、投資効果を検証しながら安全性と生産性を両立できます。
