棚の設計と先入先出、記録の自動化がピッキングを安定させます。この記事は、電子部品の管理棚の種類と実務での活かし方を解説します。
備品の種類は使う場所や業界によって多種多様なもの。備品に関して解決したい問題も異なります。それらの問題は備品管理システムを導入し、DX化することで解決を図りましょう。ここでは業界別でおすすめの備品管理システムをご紹介。ぜひDX化を進めるための参考にしてください。
電子部品の管理棚は、抵抗やコンデンサの小袋や小箱、SMDのチップリール、湿度に敏感なMSD、治具やユニットなど多様な保管物を対象に、定位置化と視認性、到達時間の短縮、先入先出の徹底を目的として設計する設備です。棚自体の剛性や表面特性、湿度管理の可否に加えて、番地体系や識別メディア、入出庫の記録方法を合わせて設計すると、棚面での判断が統一されます。
棚の形状は動線と誤取り率に影響します。小箱は視認しやすいビンで番地化すると探索時間が減り、リールは外径と幅ごとに専用棚へ定位置化すると混在が抑えられます。MSDは指定湿度のドライキャビネットで保管し、開扉後の回復時間を運用に組み込むと露出の管理が簡素化します。棚面の指示はPTLやPPSで可視化し、バーコードやRFIDで実績を取得すると、現場の負担を増やさずに記録が残ります。
ビンラックは小箱や小袋を高密度に収める用途に合います。段替えの容易さとラベリングの統一で誤取りの抑止につながります。ESD管理区域では表面特性に配慮したビンを選び、棚と床の接地や棚板間の導通を点検記録に含めると監査の確認が円滑です。最大積載量や棚段数の選択は、保管面積と補充頻度の計画に合わせて行います。
![TRUSCO ビンラック UPR型 外観](https://www.behint-dx.com/wp/wp-content/uploads/UPRML1803_8500__MAL.jpg")

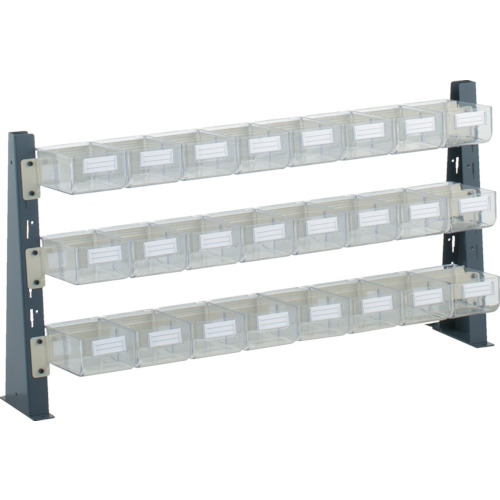

UPR型はシリーズ内で最大積載量のレンジが用意され、小型構成では30kg/台、背高構成では80kg/台の仕様が示されています。小型ビンと組み合わせて番地化すると、小物の探索時間が縮みます。型番ごとにビン種と本体寸法が異なるため、入れ子になる部品サイズと1セル当たりの想定在庫量を決めた上で型式を選定します。数値は型式で変わるため、導入前に当該型式の仕様表で上限値を確認します。
チップリール棚はφ180やφ330などの外径とリール幅に合わせて支え、横倒れや絡みを避けつつラベルの視認性を確保します。径別の段割と先入先出の導線を棚面で決めると、戻しミスが減ります。ESD管理区域では導電性の棚板や部材を選び、棚全体の接地を安定させると帯電の蓄積を抑えられます。
リールシェルフはステンレス構造で、φ180用は棚一段あたり43kg、φ300用は36kgの耐荷重が示されています。径と段数を合わせて収納本数と合計荷重を見積もると、段ごとの許容値内で棚割が決まります。

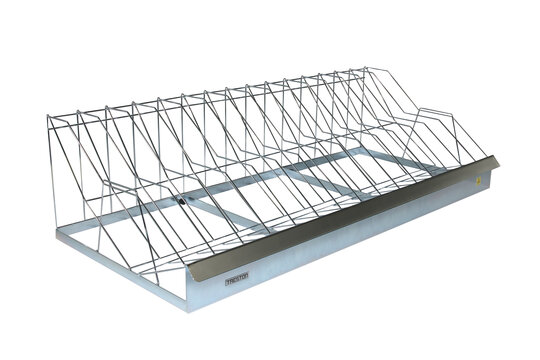

リールラック単体に最大荷重50kgの仕様が提示されています。台車一体で運用する場合はリールホルダカートの棚一段当たり50kgの仕様を上限として、レール本数と収納リール数を計算すると安全率の判断が容易です。
静電気対策棚はESD管理区域での保管を対象とし、表面特性と接地構成を満たす設計を前提に選びます。運用はIEC 61340-5-1に沿って、棚板の導通、ラベル材質、アース接続の点検を周期化します。ESDビンや引出しと棚を同一体系で揃えると、材質の混在が起きにくくなります。
ESD保護に配慮した棚、引出し、ビンの体系が提供され、IEC 61340-5-1などへの適合を前提に選定できます。棚面はアースポイントを明確にし、導通点検の測定点をあらかじめ定義すると逸脱の早期検知につながります。
フローラックはローラーレールで手前に自動送りされる構造で、補充側と取り出し側の動線を分離できます。電子部品では小箱やトレイの回転管理に適し、箱底の摩擦とレールの勾配を実荷姿で調整すると停滞が減ります。段当たりの耐荷重は仕様表の上限に合わせ、ケースサイズ変更時は再調整を行います。

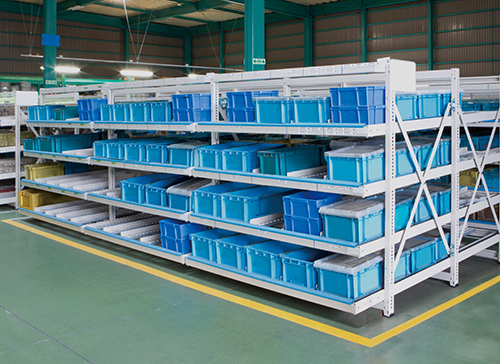

段当たりの耐荷重は300kg、400kg、600kgなどのレンジが用意されます。対象のケース重量と取り数から段ごとの合計荷重を算出し、設計上の上限を下回るように段割を決めます。搬送容器の底面形状によって滑りが変わるため、試験導入時に角度とレールの組み合わせを詰めると運用が安定します。
MSDはJ-STD-033やJIS C 61760-4の考え方に沿って、庫内湿度と露出時間を管理します。頻繁に出し入れするラインサイドと、長期保管の倉庫側を分けると、開扉回数と回復時間のバランスが取りやすくなります。ログ取得やアラーム機能の有無は、運用記録と是正のしやすさに関係します。

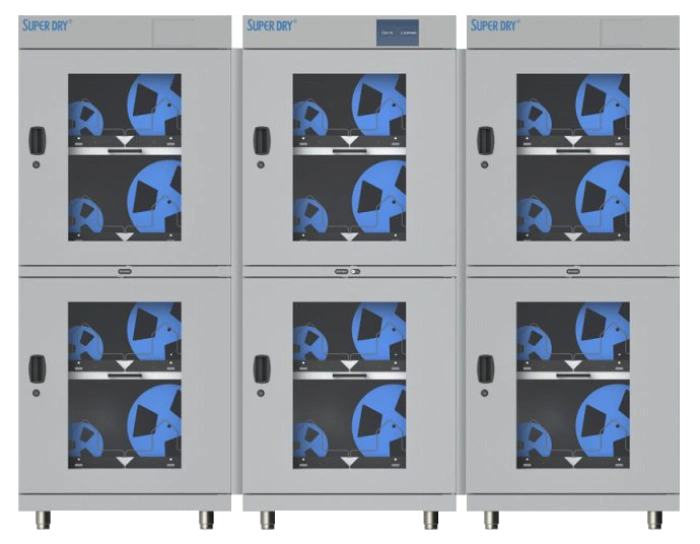

高精度の湿度制御を特徴とし、0.5%RH程度まで管理できるモデルが示されています。回復時間やトレーサビリティ機能の組み合わせで、露出のリセット条件を運用に落とし込みやすくなります。
1%RHクラスの超低湿域の保管を想定したキャビネットが提示されています。MSLと滞留時間に応じて5%RH運用と1%RH運用を切り分けると、回復時間と開扉頻度の計画が立てやすくなります。
スマートロッカーは扉や引出しに認証と入出庫記録を備え、装置側でログが完結します。工具や計測器に加えて、チップリールや高額部材の施錠保管にも適用できます。PTLや照光ガイダンスと組み合わせると取り位置の確認が容易になり、ハンディの実績と突合すると棚面の不一致を早期に把握できます。

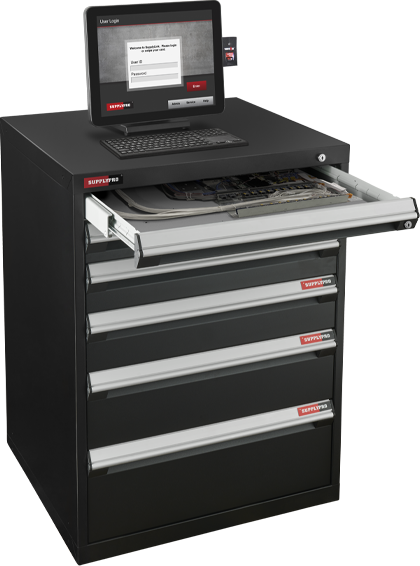

コンパートメント単位のロックとPick-to-Lightの仕組みが提示され、単品払い出しやSKU単位の管理に向きます。棚側の実績が装置コントローラを経由してシステムに集約されるため、夜間や少人数の時間帯でも透明性を維持できます。

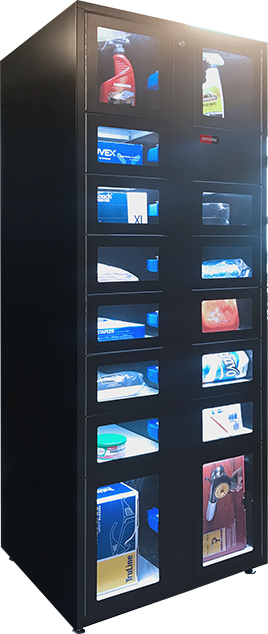

扉付きロッカー型の在庫管理装置で、認証と入出庫ログの取得を特徴とします。既設キャビネットとの組み合わせで、部門横断の貸出や返却の可視化を進められます。
中軽量棚は治具やユニット、出荷待ち品など多様なサイズと重量の保管に合います。ボルトレス構造は段替えが容易で、番地化と合わせると棚卸時間の短縮につながります。ESD区域では表面特性に注意し、必要に応じて導電マットやアースを追加します。

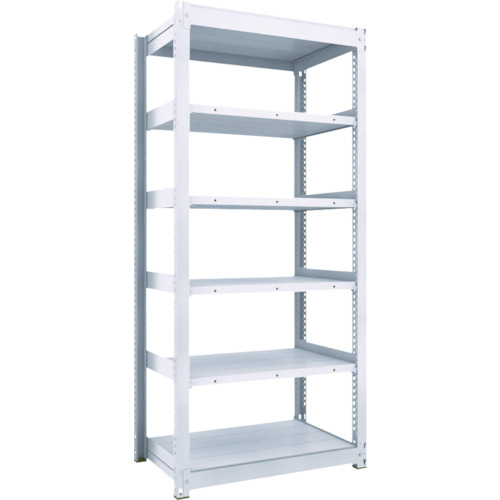

均等積載量300kg/段、最大積載量2000kg/台などの仕様が示され、段替えは30mmピッチの記載があります。治具やユニットの重量分布を想定し、段ごとの合計荷重が均等にかかる配置にすると、たわみと変形の抑止に役立ちます。
選定は保管物の形態、寸法、重量、取り出し頻度を定量化するところから始めます。小箱は外形寸法と1セル当たりの在庫量から段数とフェース数を決めます。リールは外径と幅、段当たりの収納本数から合計荷重を算出し、棚一段の許容値を下回る構成にします。
ESD管理区域では棚板やビンの表面特性、棚と床の接地、棚板間の導通を測定し、IEC 61340-5-1の考え方で点検周期を設計します。MSDはJ-STD-033とJIS C 61760-4の内容を根拠に、庫内湿度の設定と露出のリセット条件を決定します。フローラックは箱底材質とレール勾配に応じた滑りの差を実荷姿で検証し、停止や衝突が起きない角度を見つけます。中軽量棚は将来の棚割変更を見越して段替え時間を短縮できる構造を選び、過積載を避ける余裕を持たせます。
棚面の番地はWMSのロケーションキーと一致させ、バーコードや2次元コードは容器ラベルと棚札で同一キーを持たせます。RFIDはチップリールや専用タグと相性が良く、扉の開閉と同時に入出庫の検知を図れます。PTLやPPSは取り位置の指示と完了確認を棚面で完結させ、誤取りを抑えます。
最小最大補充のしきい値は棚面のフェース量と需要変動をもとに設定し、閾値到達で補充指示を自動化すると欠品と過剰の振れ幅が抑えられます。実績データはWMSへ即時反映し、差異はダッシュボードで早期に検知します。
現状の棚割と動線を測定し、取り出し時間の長いエリアを洗い出します。高頻度品を中段前列へ、低頻度品を上段や下段へ移す配置に変更し、代表荷姿での試験導入でたわみや停止の発生を確認します。ESD棚は導通と接地、ドライキャビネットは開扉後の回復時間、フローラックは勾配と摩擦を検証します。
導入時は番地体系とラベル様式を統一し、先入先出の逸脱、戻し忘れ、在庫差分の原因を定期レビューして、PTLの履歴や実績と突合して是正を進めます。
電子部品の管理棚は、保管物の形態に合わせた使い分けと規格に沿った運用で性能を発揮します。仕様は一次情報で確認し、DX連携で棚面の指示と実績取得を自動化すると、誤取りと探索時間が減り、ラインの安定につながります。
